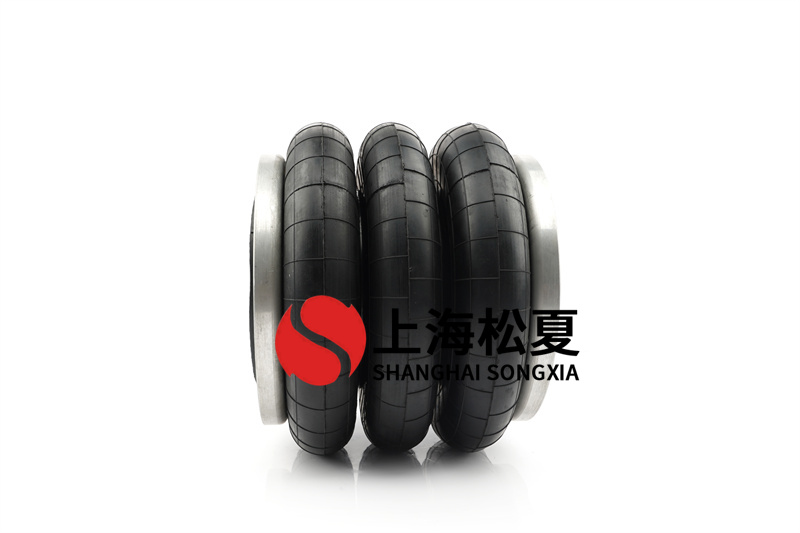

FS 120-12 CI空氣彈簧如何測試試驗機的豎直阻尼系數
檢測如下：a)檢測準備正式測試前：將空氣彈簧安裝于空氣彈簧實驗臺上空氣彈簧模型，并擺放一品質塊模擬豎直工作負載F(1土0.05);空氣彈簧與具有一定內容積輔助氣室相接，兩者之間配有規定的節流阻尼裝置；給空氣彈簧打氣使之承載力達到F(1土0.05);——F(1士0.05)下，豎直震幅為d，頻率為f=0.1Hz的往復震動5個周期；靜置于F(1士0.05)下，安裝高度H=(H士2)mm(15士2)minb)試點檢測：恒載協助扭簧高度實例對于任何豎直負載空氣彈簧模型，檢測不同鼓勵力度中的豎直阻尼系數。
應按升序檢測不同的鼓勵力度。2個鄰近檢測之間的間距為2min-3min假如技術標準中沒有規定檢測工作頻段，推薦頻率為0.O1Hz-5.0Hz空氣彈簧定負載中的高度及鼓勵震幅與鼓勵檢測，根據變頻掃描方式進行測試。對每個力度開展變頻掃描，紀錄空氣彈簧上平面的回應偏移曲線，每個回應力度都比較大鼓勵力度對應的頻率為諧振頻率處諧振頻率，回應力度與諧振頻率處鼓勵力度比例為諧振倍數。
阻尼系數可由共震倍數測算，見公式務必檢測三個鼓勵幅值，不同鼓勵幅值得到的阻尼系數的平均值便是負荷中的阻尼系數值。如檢測不同負載中的垂向阻尼系數值，應按降序開展負載載入，載入負載公差為±5。
